三.技术指标

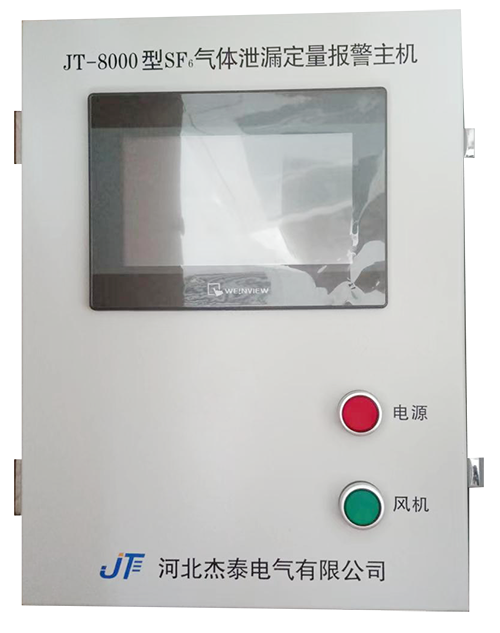

主机显示界面	15 寸彩色，触摸屏
氧气测量范围、精度	1%～25% 精度±1%
SF6 检测范围	50PPM～5000PPM
SF6 报警值、精度	1000PPM 或用户设定，精度：<5%
风机启动标准	氧含量≤ 19.6%时或 SF6 气体浓度> 1000ppm 时、室 内温度高于设定温度值时，自动启动风机每次启动时 间 15min 或自定义，可手动控制或强制启动风机。
温度测量范围、精度	-30℃～99℃ 精度±1℃
湿度测量范围、精度	0～99%RH 精度±3%RH
报警记录存储	循环存储，最多可以存储 200 条记录

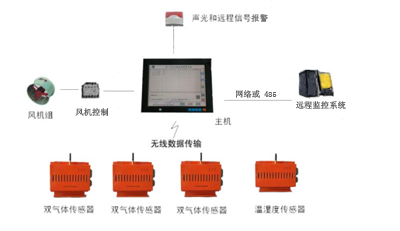

通讯方式	无线，100 米（可视距离）
继电器触点功率	AC 220V/7A
工作电源	AC 165V～265V
工作环境	-20℃～50℃，湿度≤95%RH，海拔 2500 米以下
功耗	主机＜20VA ，传感器＜3VA
主机外形尺寸	375mm(宽)×300mm(高)×50mm(厚)墙面固定安装
通讯协议	MODBUS,103
电磁兼容特性	快速瞬变脉冲群 GB/T17626.4-1999：3 级
绝缘性能	外壳与电源间 >10MΩ

四. 功能

1.sf6 气体浓度检测功能
系统对各个检测点进行检测，当 SF 6 气体浓度达到 1000µL/L（或预设值）时，显示
提示超标信息，系统做出报警处理，语音报警、自动开风机、闭锁室门等。
2.氧气浓度检测功能
主机 LCD 液晶屏上显示各采集点氧气浓度值，当浓度低于 18%（或用户设置）时，
显示提示氧气预警提示，通风开启，当浓度低于报警值 16%（或用户设置）系统做出报
警处理，语音报警、自动开风机等。
3.温度、湿度测量功能
系统可以实时显示室内的温度和湿度值。当温度超过设定的报警值时，风机自动开
启，显示提示信息，直至温度降回到正常温度（报警值减 2℃）。
4.对风机进行制动控制功能
4.1环境中 SF 6 气体含量超标，风机自动启动，至报警解除；
4.2环境中氧气低于 18.0%（或用户设置）报警时，自动启动风机，至氧气恢复正常；
4.3环境中氧气低于 19.6%（或用户设置），自动启动风机，至氧气恢复正常；
4.4室内的温度高于设定的温度值，自动启动风机，当温度降为报警值减 2℃时，
风机自动停止。
5. 定时排风功能
系统可以设定每天风机定时启动和定时关闭的时间，保证每天通风一次；定时启动
和关闭时间可以通过主机设置。
6. 手动强制排风功能
机在关闭状态下，按下“通风开启”按钮，系统自动通风，直至按下“通风停止”
按钮，手动停止通风或 XX 分钟（用户设置）后自动停止通风。
7. 显示风机上次启动和关闭时间功能
 LCD 液晶屏上可显示风机的现行状态，如果风机在启动状态，显示风机的启动
时间，如果风机在关闭状态，则显示上次风机的启动和停止时间，这样可以方便工作人
员判断进入开关室前是否要进行强制通风。
8. 自动语音提示、报警功能
8.1当工作人员靠近开关室时，系统自动语音提示室内气体检测结果；
8.2当 SF 6 气体泄漏超过报警点时，系统自动进行语音报警，报警消除后停止；
8.3当氧气测量值低于 16%（或用户设置），系统自动进行语音报警，报警消除后停
止；
8.4当排风停止时，系统自动语音提示开关室内气体检测结果；
8.5用户可以调节语音的大小，也可以将语音功能关闭。
9. 红外探测功能
使用进口人体红外传感器，其运行稳定、无误报现象，当工作人员接近开关室门 1.5m
范围时，播报室内的氧气含量，提示工作人员进行通风，直到人员离开或通风结束。
10. 主机报警记录存储、查询功能
主机具有对报警记录存储和查询的功能，通过点击查询界面中的“上翻”、“下翻”、
“清除”按钮，可以对报警记录进行查询。最多可以存储 100 条记录。
11.系统可对各传感器进行自检，并显示缺陷内容，方便用户检修、巡查。
12. 液晶屏保护功能
在操作完毕 60 秒后，液晶背光关闭。
