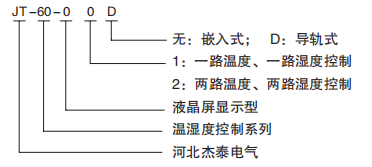

一、型号说明
二、技术指标
◎工作电源:AC100-240V 50Hz、DC90~335V
注:本装置DC110V、DC220V、AC220V通用
◎温湿度传感器
路数:温湿度一体(JT-6001:一路;JT-6002:两路)
测温范围:-40~123.8℃ 测温精度:±0.5℃
测湿范围:0~99.9%RH 测湿精度:±4.5%RH
◎液晶屏显示范围
温度:-40~123.8℃ 湿度:0~99.9%RH
◎出厂默认值
温度下限:20℃ 温度上限:50℃
湿度上限:80%RH
温度回差:5℃
湿度回差:5%RH
◎加热器、风机路数:JT-6001一路加热器、一路风机;JT-6002两路加热器
◎控制触点容量:AC250V/5A(DC30V/5A)
◎加热器、风机控制输出类型:有源AC220V
◎断线报警输出类型:无源常开接点、AC250V/5A(DC30V/5A)
◎功率消耗:≤3W
三、功能及特点
数设定功能,采用全数字传感器、抗干扰能力强、精度高、液晶显示等特点。
四、装置外形及开孔尺寸
◎嵌入式控制器外形尺寸:48×48×85mm(长×宽×深) ◎屏面开孔尺寸:45×45mm(长×宽) ◎导轨式控制器外形尺寸:72.6×81×65.7mm(长×宽×深)五、装置接线端子图
六、安装方式
◎控制器:面板式安装、导轨式安装
◎温湿度传感器:壁挂式安装
