一、概述

采用ATMEL公司的ATMEGA128高性能CPU作为主控芯片，大屏幕液晶显示，RS485通讯接口，报警输出。采用标准塑壳，数字温湿度传感器。

测温探头在主机的指令下进行温度的测量并进行数据的上传，主机在收到探头数据后进行数据的分析，并向通信终端进行数据的传送。同时主机根据温度的阈值的设定进行相应的超温报警和高温报警的继电器信号输出。

二、技术特点

◇ 智能数据保存

◇ 采用PT100通用传感器

◇ 日历时钟

◇ LCD液晶中文操作界面

◇ RS485通讯

三、技术参数

◇ 工作电源：220VAC(±20%)/50HZ 110VDC 220VDC

◇ 功耗：6W

◇ 环境条件：温度-25℃- 65℃，相对湿度≤93%RH

◇ 测温：3路PT100测温，测温范围：-20℃- 250℃ 精度：1%FS

◇ 控制参数设置：风机控制、超温报警、高温跳闸的温度

设置范围：-20% - 250℃回差0-20℃

跳闸延时时间设置范围：0-30秒

◇ 控制和信号输出

风机控制：有源触点输出（正常）16A/220VAC，可直接驱动单相风机

超温警告：无源触点输出（正常）5A/220VAC，10A/28VDC

高温跳闸：无源触点输出（正常）5A/220VAC，10A/28VDC

故障报警：无源触点输出（正常）5A/220VAC, 10A/28VDC

◇ 通讯口 ：RS485通讯口

◇ 绝缘耐压：50HZ，2000V历时1min,无击穿和飞弧现象

◇ 绝缘电阻≥500MΩ

◇ 体积：160×80×120mm

◇ 重量：0.6kg

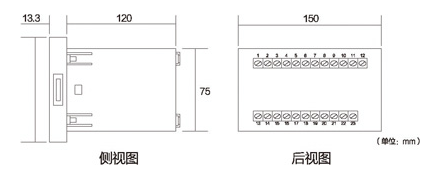

四、装置外形及开孔尺寸

外形：开孔尺寸：150×76mm
