一.概述
本系统前端采用无线测温终端，测温终端可快捷方便地安装在高压带电体被测接点上，准确地跟踪发热接点的温度变化；利用射频技术传递温度信息，实现了采集器和被采集点等电位，安全可靠。本系统中无线汇聚终端可以接收 1024 个无线测温终端的数据，准确报告运行中所有被测高压设备易发热部件温升，为设备安全运行提供可靠的数据依据，为设备的状态检修提供科学的依据；安装在监控中心的温度监测软件功能强大，系统数据库通过人机界面将地理分布图、接点温度运行参数、预告警信息、历史参数等通过图形、表格、曲线、棒图等形式直观显示，为决策层提供直接可靠的数据依据，消除隐患、减少事故。
二.系统组成

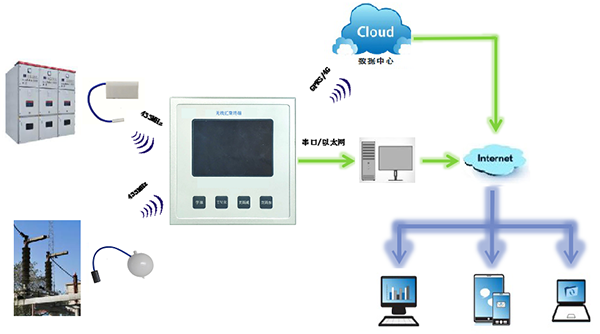

系统由无线测温终端、无线中继器、无线汇聚终端以及后台监控系统组成。
三. 技术参数
1.频率范围：433MHz－434.79MHz （免申请）；
2.传输距离： 800m （无阻挡）；
3.输出功率：+30dbm；
4.接收灵敏度：-123dbm；
5.符合电工电子产品低温 GB/T2423.1、高温 GB/T2423.2 的要求，适于在气候条件恶劣的地区使用；
6.防水级别：不防水，适用于室内；
7.显示方式：独立液晶屏显示；
8.接口方式：RS232、RS485；
9.接口方式：RJ45 以太网接口（可选）；
10.电源：交 直 流 110V 至 240V；
11.尺寸：宽 483mm×高 45mm×深 160mm，高度 1U。
四. 技术指标
1．系统数据正确率指标：数据正确率≥99.99%。
2．系统容量指标：
2.1可接入的工作站数： >10 台；
2.2历史数据保存周期： ≥ 5 年；
2.3可接入的测温终端数： ≤65,535 只。
3．系统可靠性指标：
3.1主站系统平均无故障运行时间(MTBF)：>30000 小时；
3.2系统可利用率： >99%；
3.3CPU 负荷率： <40%；
3.4网络负荷率： <30%；
3.5由于偶发性故障而发生自动热启动的平均次数应<1 次/360 小时。
五. 系统功能
1.温度采集功能
通过无线测温终端以及在电缆及电缆接头上安装连续测量温度的探头，对母线、触头、
电缆、电缆头的运行状态实时进行监测,并把测量结果通过通信网络上传到监控中心数据库
服务器，通过软件分析能够提前预知设备的早期过热现象，实现故障的早期预测，防患于
未然，达到预警的功能。
2.通信功能
数据集中处理器可以通过电力专用网实现与监控中心的通信，也可以通过 GPRS 通道
同监控中心相联，GPRS 由专业运营商提供，确保通信可靠。
3.数据处理功能
监控中心接收各个监测点的现场数据，通过分析处理，保存到数据库中，并以一次接线图、曲线、表格等方式呈现给监控人员,并自动检测有无过温或超温设备，据此智能判断有无异常设备，当有异常情况，自动以语言，声、光告警。做到提前预防，保障了变电站设备安全可靠运行。
4.报警功能
当有温度升高并超过设定的报警限时，系统会以不同的方式发出报警，包括网络报警客户端、短信等，并显示发生报警点的位置及记录发生报警的时间，及时准确指导检修和故障查找工作。
网络客户端报警模块在接收到数据处理中心发送的告警信息后，立即在客户端屏幕上弹出告警窗口，进行语音告警，文字告警，画面闪烁告警，包括告警的各种信息，提示用户立即处理告警信息。短信告警平台接收数据处理中心的告警信息，按照用户事先设定的告警计划，根据不同的告警类型、告警设备向不同的相关人员发送告警短信。
5.浏览功能
监控中心采用最新的 B/S 结构设计，只要具有相应权限，在局域网上的任一台计算机上都能访问数据库中的数据,查看各监测点的实时温度和历史数据，方便浏览和管理。
6. 用户管理功能
系统具有用户管理功能，可由系统管理员增加或删除管理人员名单、管理权限设置等，确保系统的安全运行。
7. 数据查询功能
系统可以查询每个监控点的报警参数、报警记录、排序、打印等；查询每个监控点的监控参数、历史数据、排序、打印等；按时间查询、按时间段查询、按监测站查询、按告警查询等，提供多种条件查询。
8.完善的日志记录功能
系统可以记录用户的使用情况，以及告警信息。通过日志可以查询所有的告警信息。
