一、概述

发电机在运行中，发生单相接地故障是最 常见的，其故障电弧接地时会进一步扩大定子 绕组绝缘损害甚至铁芯灼伤烧结，发电机中性 点经高阻接地，可以把故障电流限制到适当值， 从而抑制发电机接地故障电流，有效防止定子 绕组绝缘损害，并能降低电弧接地暂态过电压。

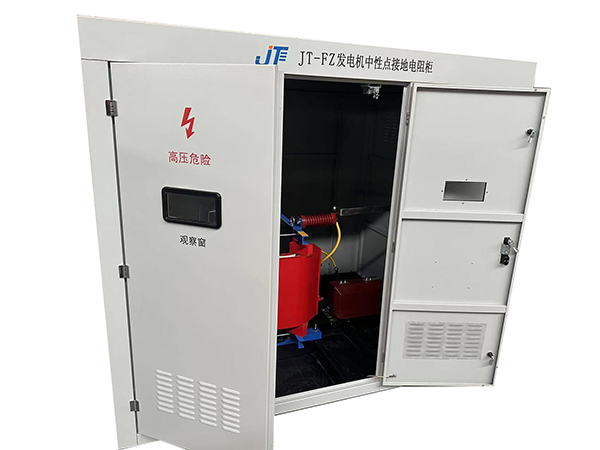

中性点经高电阻接地有多种方案，其中单相接地变压器与电阻器结构结合的方案被广泛应用。 我公司生产的JT-FZ型发电机接地电阻柜，结 构紧凑，体积小，重量轻，元器件性能优异。 接地变压器抗冲击，阻燃，局放小。电阻采用 镍铬合金、不锈钢等材质制作，电阻率大，耐 受高温，抗腐蚀，性能稳定，通流能力强，适 合各种复杂环境。

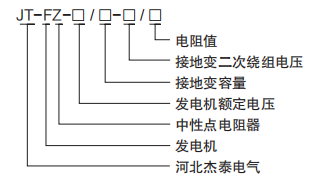

二、型号说明

三、技术指标

◎海拔高度不超过3000m。

◎空气湿度不大于95%，无导电尘埃存在。

◎电压等级：6.3kV-20kV发电机组。

◎电阻值、额定电流、通流时间由用户提供， 也可由我方设计。

◎电阻柜外形、尺寸、材料、颜色可根据用户 要求设计制作。

四、产品特点

◎发电机中性点经高阻接地方案中由接地变和 电阻器组合方案最优。

◎电阻体积小、重量轻；接地变抗冲击、阻燃、 局放小。

◎电阻采用镍铬合金或不锈钢材料，电阻率大， 耐受温度高，抗腐蚀性好。适合于各种复杂 环境。

◎可以配用隔离开关、电流互感器，提供故障 信号接口和保护接口。

五、使用环境

◎适用于户内。

◎环境温度：-40℃ ~ +55℃。

◎海拔高度按客户要求定制。

◎相对湿度：不大于95%( 25℃)。

◎电网频率：58-62Hz(60Hz系统）、 48-52Hz(50Hz系统)。

◎安装场所的空气中不应含化学腐蚀气体和蒸 汽，无爆炸性尘埃。
